Електрични контролни ормарић Ионгте екструдера оптимизовао је квалитет и дизајн

Електрични управљачки ормар Ионгте екструдера: предности и кључне карактеристике

Укупна структура и распоред

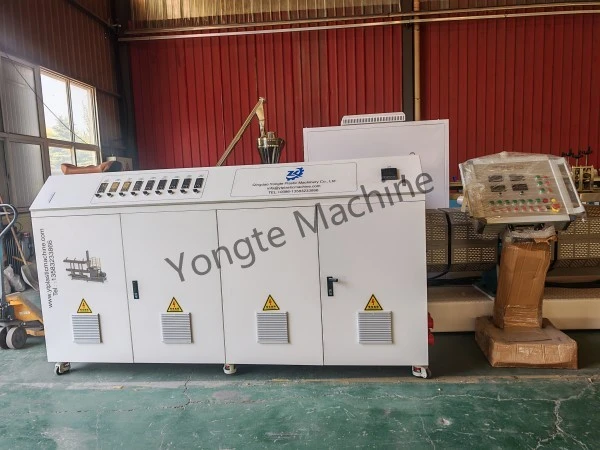

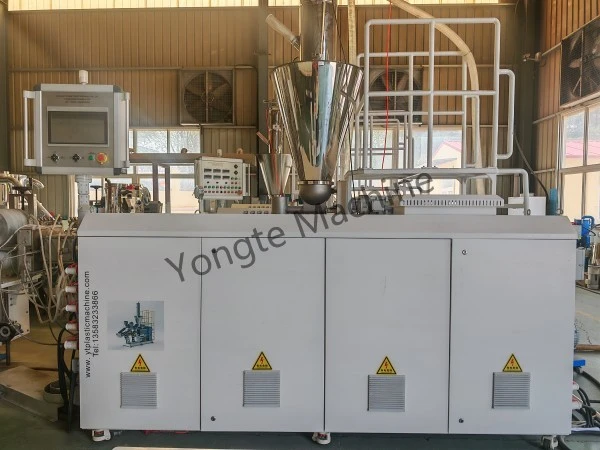

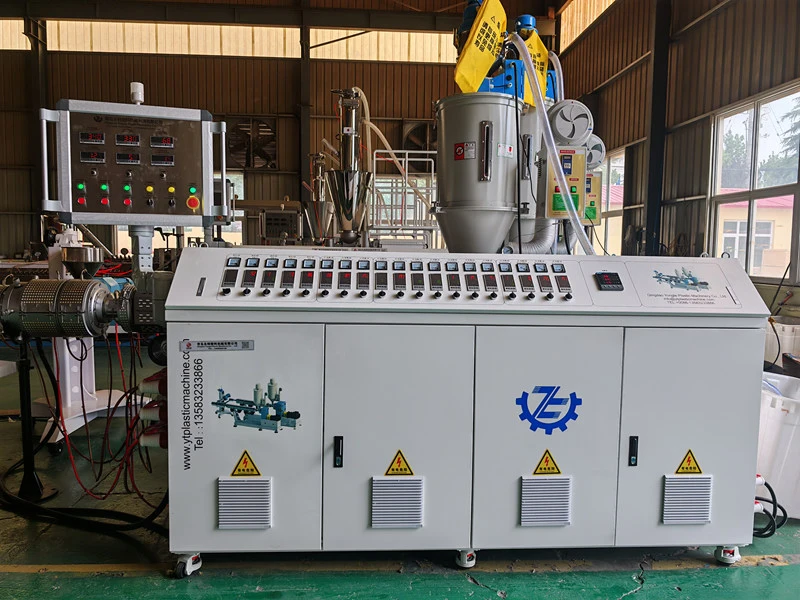

Ионгте електрични управљачки ормар за пластичне екструдере је индустријски систем управљања дизајниран посебно за Ионгте линије за екструзију пластике. Обезбеђује дистрибуцију енергије, логичку контролу, пренос сигнала и безбедносну заштиту за цео систем екструзије.

Истакнуто у дизајну распореда

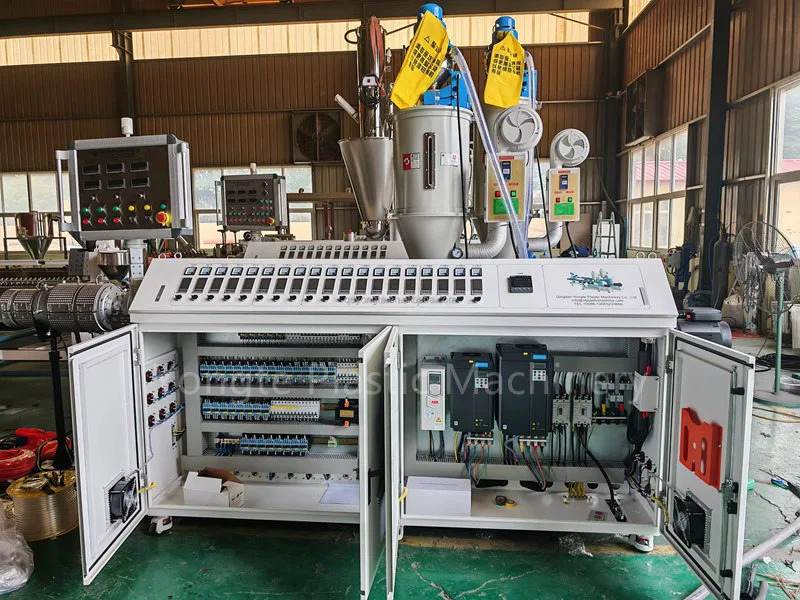

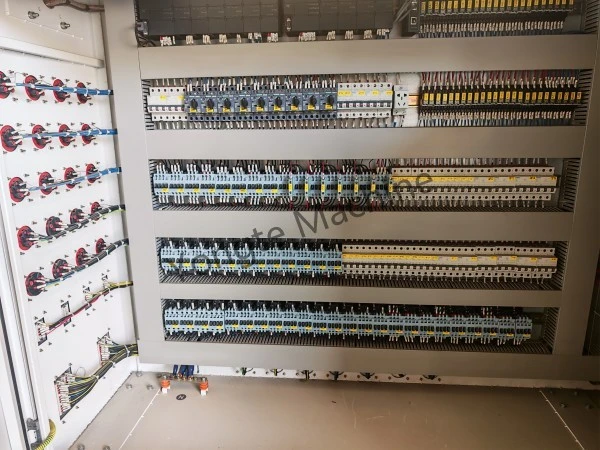

- Слојевити модуларни распоред: Ормар има вишеслојни дизајн хоризонталног зонирања, распоређен од врха до дна на следећи начин:

- Горњи слој: ПЛЦ и управљачки модули; терминални блокови (област сигналног ожичења)

- Средњи слој: главни прекидачи, гранање ваздушних прекидача, контактор/релеј групе

- Доњи слој: средњи релеји високе густине; терминални блокови (подручје И/О сигнала)

- Лева страна: терминали за улаз/излаз кабла; терминали за уземљење и изједначавање потенцијала

- Јасно зонирање и физичко раздвајање струјних и контролних кругова: компоненте снаге високе струје (нпр. главни прекидачи, контактори) су физички изоловане од нисконапонских контролних елемената (нпр. релеја, сигналних терминалних блокова) како би се елиминисале електромагнетне сметње и поједноставило одржавање.

– Стандардизовано ожичење и врхунска израда: Сви каблови су означени бојама (према индустријским стандардима—црвена (Л1), плава (Л2), жута (Л3), црна (неутрална) и зелено/жута (уземљење)—за струјна и контролна кола. Прикључни блокови су једнако нумерисани, а ожичење је уредно и безбедно за индустријску инсталацију.

1. Основне предности и техничке карактеристике

Висока поузданост и сигурност

- Свеобухватни систем заштите:

Вишестепени ваздушни прекидачи и прекидачи обезбеђују координирану заштиту од преоптерећења, кратког споја и заосталих струја (цурења) и за главно напајање и за појединачна оптерећења – спречавајући каскадне кварове и обезбеђујући континуитет рада у целом систему.

Налепнице упозорења о високом напону су причвршћене на спољашњост ормарића, а врата ормарића садрже сигурносну блокаду која аутоматски искључује напон при отварању – потпуно усаглашено са ГБ/Т 5226.1 и другим међународним стандардима индустријске безбедности.

Независна бакарна сабирница за уземљење је инсталирана на основу ормара, обезбеђујући поуздано уземљење ниске импедансе свих унутрашњих кућишта опреме да би се умањила опасност од статичког пражњења и цурења.

- Избор компоненти високих спецификација:

Основне компоненте — укључујући прекидаче, контакторе и релеје — потичу од водећих индустријских произвођача (нпр. Сиеменс, Сцхнеидер Елецтриц, Цхинт), одабране за изузетну издржљивост под честим циклусима старт-стоп и електромагнетним сметњама, подржавајући непрекидан рад екструдера 24/7.

Прикључни блокови користе високострујне опружне обујмице или навојне конструкције како би се осигурале робусне везе отпорне на вибрације — минимизирајући ризик од лабављења, стварања лука или термичке деградације током дугог циклуса рада са великим оптерећењем.

Модуларност и скалабилност

- Стандардизовани модуларни дизајн:

И струјна и контролна кола прате стандардизовану модуларну архитектуру, омогућавајући брзо прилагођавање у различитим конфигурацијама екструдера Ионгте – укључујући (једновртни, двонавојни и моделе који обухватају различите називне снаге мотора – и олакшавајући беспремну интеграцију будућих надоградњи производних линија, као што су системи за аутоматизацију производње или аутоматизовани системи за производњу, нпр. праћење).

- Довољно резервисаног простора:

Ормар укључује великодушне резервисане позиције терминалних блокова и простор за монтажу, омогућавајући флексибилно проширење И/О сигнала и струјних кола како би се прилагодили специфичним захтевима купаца—као што су гравиметријски дозатори за мерење, онлајн сензори у реалном времену или аутоматски мењачи екрана.

Анти-интерференција и оперативна стабилност

- Дизајн у складу са ЕМЦ:

Строго физичко раздвајање између напојног и контролног ожичења, употреба заштићених каблова за осетљиве сигнале и оптимизована топологија уземљења ефикасно потискују електромагнетне сметње које генеришу уређаји велике снаге (нпр. инвертори, мотори), обезбеђујући стабилан рад сензора без П, ЛЦ сензора, приказује.

- Управљање топлотом и прилагодљивост животној средини:

Вентилационе ламеле интегрисане у врата ормара и бочне панеле промовишу природно хлађење конвекцијом, одржавајући оптималне радне температуре за унутрашње компоненте и спречавајући термичко старење.

Дизајн кућишта заштићен од прашине—са заптивним вратима и запечаћеним улазима за каблове—обезбеђује поуздане перформансе у захтевним фабричким окружењима које карактеришу прашина, уљна магла и механичке вибрације, чиме се продужава радни век компоненти.

Једноставност рада и одржавања

- Интуитивна интеракција човека и машине:

Уграђена оператерска табла са екраном осетљивим на додир на спољашњој страни кабинета омогућава праћење у реалном времену и подешавање критичних параметара екструзије једним додиром — укључујући температуру бурета, брзину завртња, притисак топљења и излазну брзину — са јасним интерфејсом прилагођеним кориснику оптимизованим за ефикасност руковаоца.

- Дизајн за брзо одржавање:

Све компоненте и терминални блокови су једнообразно означени и укрштени са званичним електричним шемама — омогућавајући брзу дијагнозу и решавање кварова.

Слојевити физички распоред омогућава техничарима да изолују и приступе неисправним колима без опсежног растављања, значајно смањујући непланиране застоје.

Наменска зона улаза каблова са леве стране користи независне терминале за безбедно сидрење каблова – поједностављујући будућу реконфигурацију или модификације на терену.

Прилагођавање специфично за екструдер

- Прецизно усклађивање снаге:

Електрични кругови су пројектовани да одговарају тачном снази мотора, оптерећењу грејања и помоћним погонским захтевима Ионгте екструдера – гарантујући стабилно, непроменљиво снабдевање грејача, главних и помоћних мотора, пумпи за воду и других критичних оптерећења – елиминишући ризик од преоптерећења, поднапона или неравнотеже фазе.

- Оптимизована контролна логика:

Унапред учитани алгоритми управљања специфичним за екструдер подржавају сегментирано профилисање температуре бачве, регулацију брзине завртња у затвореној петљи, синхронизовану контролу храњења и интелигентну самодијагностику кварова – прилагођено јединственим захтевима процеса различитих термопластичних примена, укључујући ВПЦ, рециклирани ПВЦ, ПЕ, ектру.

- Дизајн редунданце:

Критични кругови—укључујући оне за главни погонски мотор и појединачне зоне грејања—укључују уграђени капацитет за апсорпцију пролазних флуктуација оптерећења и одржавање континуиране, непрекидне производње—чак и под променљивим радним условима.

2. Предности синергије са комплетним системом екструдера

- интегрисана системска интеграција:

Ормар је у потпуности претходно ожичен и фабрички тестиран у комбинацији са главном јединицом екструдера. Сво унутрашње каблирање и функционално пуштање у рад су завршени пре испоруке—захтевајући само повезивање главног напајања на лицу места за тренутну спремност за производњу, чиме се минимизира време и сложеност инсталације на терену.

- Мобилност и заштита животне средине:

Точкови за тешке услове рада монтирани на дну ормара омогућавају несметано премештање унутар радионице без алата. Кућиште ормана користи лим отпоран на корозију, отпоран на уље и прашкасто обложен лим — пројектован за дуготрајну издржљивост у индустријским производним окружењима.

– Брендирање и усклађеност са прописима:

На кабинету су истакнути логотип бренда Ионгте и званичне контакт информације. У потпуности је у складу са кључним стандардима извозне сертификације—укључујући ЦЕ и УЛ—како би испунио глобалне регулаторне захтеве и захтеве усклађености за иностране купце.

Резиме

Електрични управљачки ормар Ионгте екструдера је индустријски, високо поуздан и оптимизован за употребу електрични контролни систем. Његове основне предности укључују:

✅ Сигурно и поуздано: заштитна архитектура на више нивоа, врхунске индустријске компоненте и оперативна спремност 24/7

✅ Рационални распоред: модуларна, слојевита физичка организација; строго раздвајање струјних и контролних кола; ефикасно ублажавање ЕМИ ; поједностављен приступ одржавању

✅ Висока скалабилност: великодушно резервисан простор за проширење И/О и надоградњу напајања—подржавајући потребе производне линије у развоју и прилагођене интеграције

✅ Врхунска израда: стандардизовано ожичење у боји; униформно обележавање; прецизна монтажа усклађена са међународним стандардима за електричне инсталације

✅ Висока прилагодљивост процеса: контролна логика специфична за екструзију и редундантност—обезбеђујући доследне, стабилне перформансе у различитим апликацијама за обраду пластике

Овај напредни контролни орман служи као темељна гаранција за стабилан, ефикасан и поуздан рад Ионгте екструдера—посебно погодан за високопоуздана производна окружења, укључујући линије дрво-пластичних композита (ВПЦ), екструзију пластичних цеви, линије за пластичне лимове и профиле и системе за рециклажу отпадне пластике.
